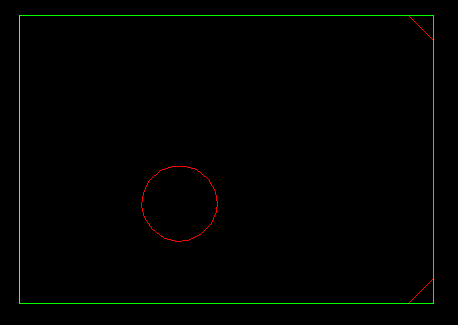

Designer Draftingは2つの図面で図形とテキストの位置を比較し (パーツ構造は比較しません)、比較の結果を以下のデフォルトに従って異なった色で表示します。
| 青 | 両方の図面で同一の図形要素 |
| 緑 | 元の図面で異なる部分 |
| 赤 | 修正された図面で異なる部分 |

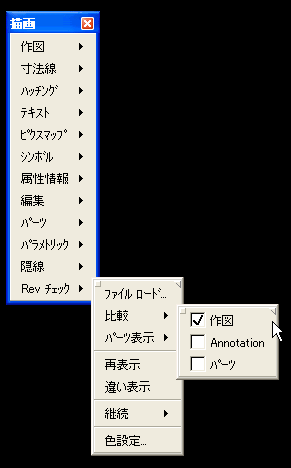

比較 メニューのその他のオプションの機能は次のとおりです。
| Annotation | このオプションは、図形 の機能を実行する他に、図形とテキストの特性 (線種、色、テキスト属性、情報テキスト) および両方の図面の寸法とハッチも比較します。 |
| パーツ | このオプションは、Annotation の機能を実行する他に、両方の図面のパーツ構造を比較します。
図面の縮尺のみを変更した場合、パーツ をクリックするとすべての要素が (違いを示す) 赤で表示されます。 |
縮尺 (パーツ拡大 ) を使っているときは注意が必要です。
