 3 t タイプ発電機搭載式モノレール

3tタイプモノレール レール形状 カルテット方式

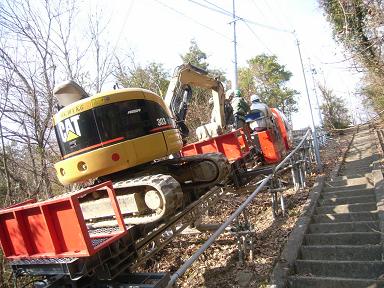

3tタイプモノレール 重量物運搬風景

型式 やまびこ 3号
乗車人員 14〜24名
発電機/電動機 22kVA/3.7kW×4台
登坂能力 45°
速度 15〜23m/分
積載重量 3 t
走行方式 ラックピニオン方式
使用燃料 軽油
制御装置 レールキャッチ式ブレーキ

  3 t タイプ発電機搭載式モノレールプロフィール

<ガイドレール方式>軌条走行により安定性を求める為 ガイドレールを設置。
             「積載量 3t 」が可能となりました。
<ラチスレール方式>脱線することのない転倒防止のためのサイドローラーを持つプレハブ式のレールで、部品や支柱の数が少なく 、施工しやすいメリットがあります。弾性に優れ、円滑な曲線が得られるため、乗り心地がよく、高速運転でも安全です。<レールキャッチ式ブレーキ>スピードが定速の1.15倍に達すると自動的に検知して作動する非常ブレーキです。<各種感知センサー>台車の結合部が外れた場合の「動力車自動停止機能」(補助連結チェーン併用)、電気系統の異常や操作ミスでインターロックする「安全確認型システム」、障害物を感知して停止する「自動停止機能」(オプション)など、多彩なフェイルセーフ機能が特長です。

 接続台車(工種に応じ取替え可能)

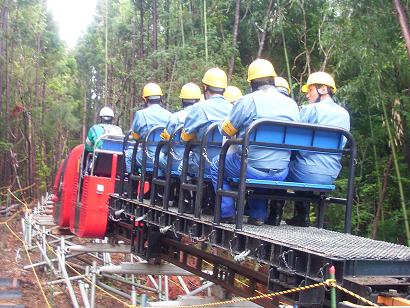

3tタイプモノレール 乗用アタッチメントを取り付けて人員運搬

3tタイプモノレール バケット台車連結例

マルジン3tモノレール 施工例 ガイドレールで、カルテット方式



<乗用台車>
   乗用14〜24名
          乗車可能

<バケット台車>
 最大積載量0.3㎥×3(生コン)
     アタッチメント式で2個搭載
   <全長>1100mm×
 <全幅>  1200mm
<全高>1100mm

※商品に関するお問い合わせ、お見積りは【電話窓口・HP・メールアドレスからどうぞ】
