１６０ｍ受信用スモール・ループ・アンテナ 製作記 　　（２００８年１１月６日建設）

１６０ｍを運用する様になって２シーズン目に突入しましたがまだまだ初心者なのでこのバンドの特性は良く解りません。１６０ｍを本格的に運用しているローカル局もおらず、情報は主に１６０ｍ関係のウェブサイトを探して収集しました。とりあえず１年目の昨シーズンは出来るだけ早起きするよう努力してワッチに努めましたが、その日その日によってコンデションの差が実感出来ました。これは６ｍにも言える事ですがコンデションが良かった翌日が必ずしも良いという訳でもなく、何にも聞こえないという日が何日もありました。（もちろんこれはコンデションだけの要因ではなく、私の受信設備に起因するところも大きい） まだ２年生の私が言うのは生意気かもしれませんが、そうそう簡単に行かないところに１６０ｍの面白さの入り口を見た様な気がします。

最初はスローパーで受信していましたが、ＷＷ-ＣＷコンテストの時に７ＭＨｚのロータリーＤＰ（ミニマルチのＲ４０１ＤＸ、全長１３．８ｍ）で受信するとＳ/Ｎが格段に良くなり聞き易くなる事に気が付きました。（もう少し気が付くのが早ければ３Ｂ７Ｃも出来ていたかもしれません．．．） こんなアンテナでも６９エンティティーとＱＳＯする事が出来ました。（２００８年１１月３日現在）

しかし、やはり専用の受信アンテナを試してみたいという欲求にかられ、何とか我が家のスペースにも建てられ多くの方が使用されているスモール・ループ・アンテナの製作を思い立ちました。ビバレージ・アンテナが張れる恵まれた環境の方もたくさん居ますが、自分の今の環境で出来る範囲で試行錯誤しながら楽しむのもまたアマチュア無線の面白さでしょう。思い立ったのは昨年のシーズンが終わった頃なのですが、なかなか重い腰が上がらず少しずつ材料集めだけはしていました。使い物になるかどうか判らないのでなるべく安く仕上げる事を目標にしました。

ハムジャーナルやＣＱ誌、さらにはＪＥ１ＬＦＸ、清水ＯＭの紹介でＪＡ７ＩＣ、柳沼ＯＭから送って頂いたＯＭの製作されたスモール・ループ・アンテナの写真等を参考にして少しづつ製作を開始したのが９月に入った頃でした。両氏にはこの場を借りて御礼申し上げます。どうもありがとうございました。

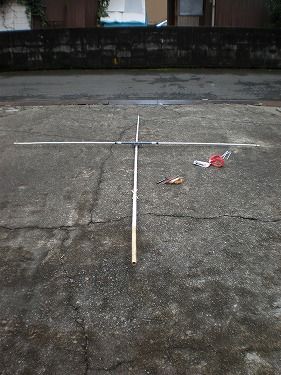

まず、安く仕上げるために、十字の支柱には竹を使用しました。垂直部は４ｍの竹（元径は約３０ｍｍ）、水平部はＶＰ２０の塩ビパイプ（５０ｃｍ）の両端から２ｍの竹を差し込んで全長２９０ｍｍに合わせました。ホームセンターで塩ビパイプも立ててみましたが、しなりも重さも竹に比べるとかなり大きかったです。竹にはビニールテープを巻いて気休めに劣化防止を施しました。十字部分には手持ちの小さいクロスマウントを使用し、垂直の竹のマウント部分には塩ビパイプ２０ｃｍ程を縦半分に割って（カマボコ型）補強のためにかませました。

　　

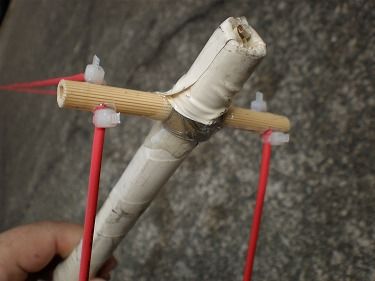

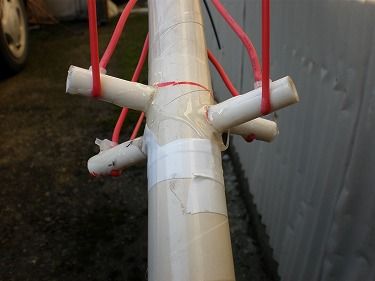

ワイヤーには外径２．５ｍｍの被服銅線を使用。６ｃｍの間隔にするために竹の先端に写真の様なプラスチックのパイプを貫通させステン針金で縛りエポキシ接着剤で固定しました。

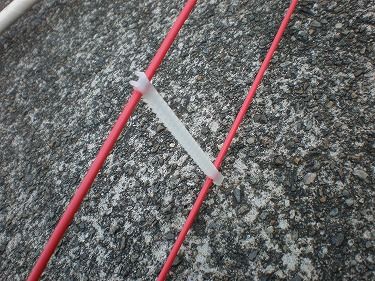

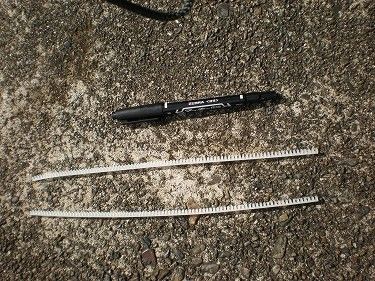

ワイヤーの間隔を６ｃｍにするため写真の様に自在ブッシュで固定。

マッチング・ボックスにつながるワイヤー部分。１辺、約２ｍのワイヤーは各４ヶ所（４０ｃｍ間隔）を自在ブッシュで６ｃｍ間隔に固定。

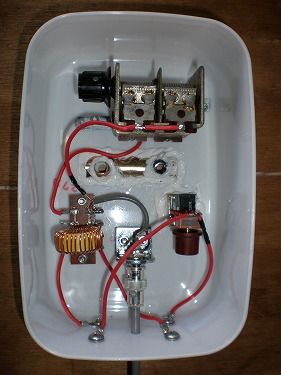

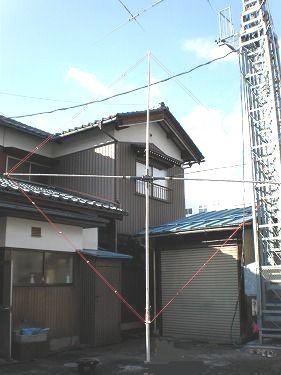

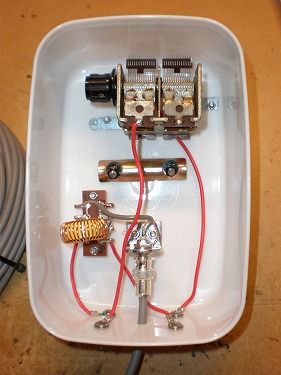

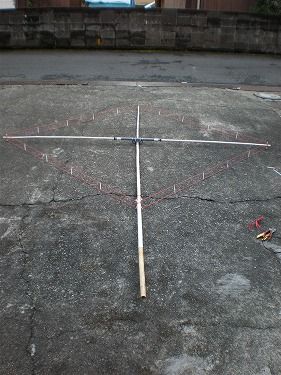

完成したループ・アンテナ。意外と大きいですが片手で持てるくらい軽量。本当は下で嫁さんが支えていますが画像処理、Ｈｉ。マッチング・ボックスは１００円ショップのタッパに手持ちの４５０ｐＦの２連バリコンとＴ１０６-６のコアでトロイダル・コイルを作り取り付けました。

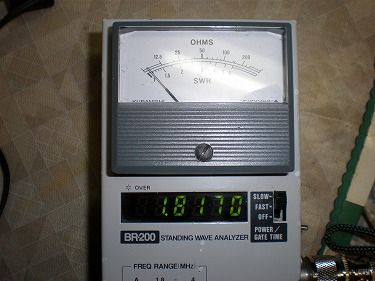

１１月３日、天気が良かったのでローカルのＪＨ９ＶＭＫ、山口さんの協力で仮設をして調整をしましたがＳＷＲが３から下がりません。そこでリンク側にもバリコン（エレメント側のエア・バリコンをリンク側に使用し、リンク側には４連ポリバリコンを並列にして使用）を追加して、トロイダル・コアの巻き数を２６回から２７回（約１３μＨ）にしてみたところＳＷＲが約１．１（１．８１７ＭＨｚで）まで下がりました。（山口さん、ＶＹ ＴＮＸ！)

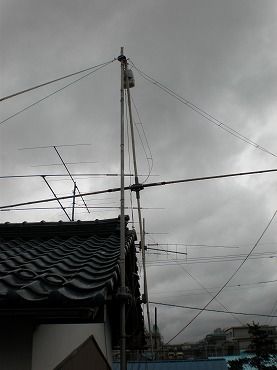

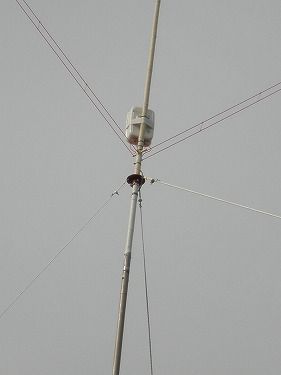

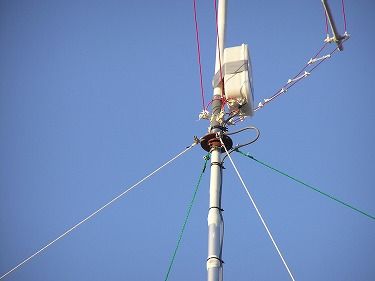

竹の支柱には約２ｍのアルミパイプを２本つないで（４ｍ弱）１階の屋根に建て、マストベアリング（ローカルのＪＡ９ＲＢＺ、佐野さんからの頂き物。ＶＹ ＴＮＸ！） を固定出来る金具をＬアングルで作り２階の屋根の鴨居に取り付け、手持ちのローテーターで回転出来る様にしました。また、自作のデベリングもどきで竹の根元から３方向にステーを張って強度を持たせ、風が強くなったらボルトを外して中のアルミパイプを下げられる様にしました。

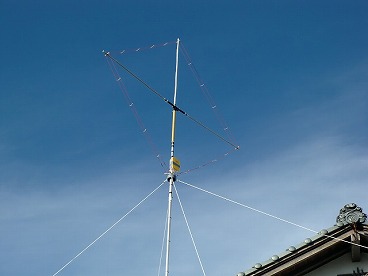

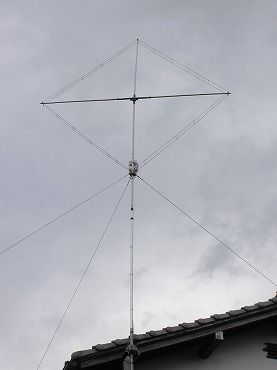

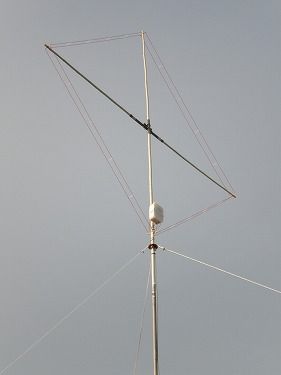

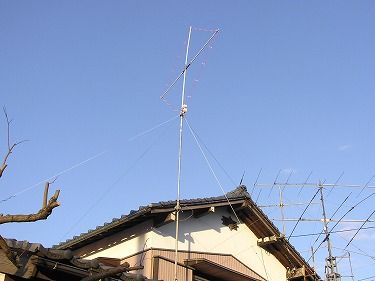

１１月６日、天気が良く次の日から雨が降る予報でしたので８時から建設開始。と言ってもアルミパイプに突っ込んで調整してステーを張るだけです。調整は前もって粗調整をしていましたのでそれほどずれてはいませんでした。２時間程で終了。高さ（竹の先端部）は約１２ｍ。ローター、同軸の引き込み処理は夕方に行いました。

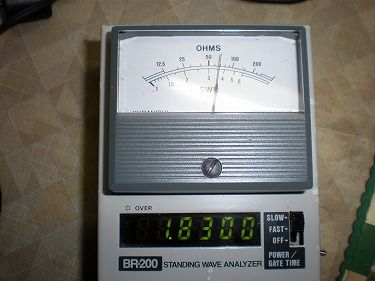

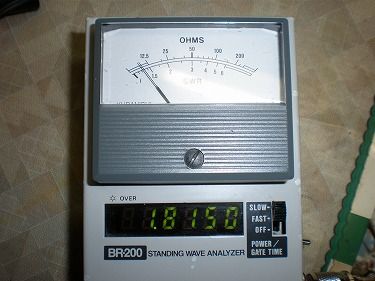

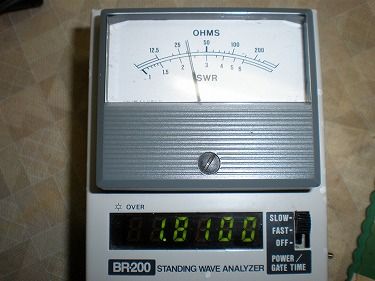

１．８１０ＭＨｚ＝２．３　、　１．８１５ＭＨｚ＝１．２５

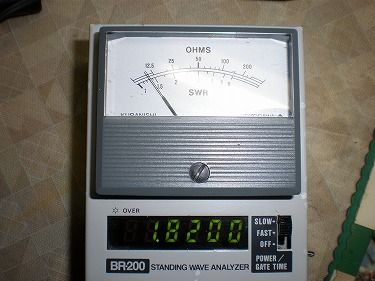

１．８１７ＭＨｚ＝１．１ （ボトム）　、　１．８２０ＭＨｚ＝１．３５

１．８２５ＭＨｚ＝２．２　、　１．８３０ＭＨｚ＝３．６　　雨や雪が降るとＳＷＲがどの様に変化するのかはまだ判りません。

　

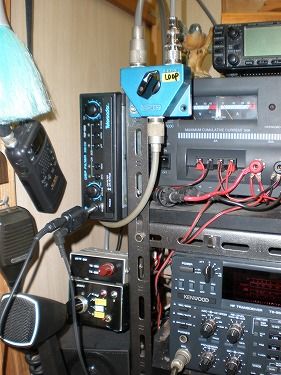

写真の様にＴＳ-９５０ＳＤＸには受信専用のアンテナ端子が無いので切り替えはとりあえず手動です。ＦＴ-１０００ＭＫ５には付いていますが、エキサイターはＴＳ-９５０ＳＤＸで申請してあるので．．。（最近、巷の噂ではエキサイターを替えても検査無しの申請だけでＯＫとか言う話もあるので総通で聞いてみようと思います）

北陸総合通信局にエキサイターの件を聞いてみたところ、やはり変更検査が必要との事でした。某誌に載っていた関東での事例を出してみましたが承知していないとの事でした。（１１月７日）

ＫＥＮＷＯＯＤサービスに問い合わせたところ、受信アンテナを接続出来るみたいです。ただしリレーで送信時にはアースに落とす様な細工が必要との事でした。

ただＭＫ５はセットノイズが高く、今の所は９５０で使用するつもりです。切り替えを間違えて送信すると大変な事になりますが、昨年１年間で十分慣れたつもりです。（最初の頃は切り替えを間違えて７ＭＨｚのＲＤＰで送信してしまいヒヤっとした事もありました、Ｈｉ）

同軸リレーも考えましたが何分高価なので．．。

　

　

　

　

材料費は手持ちの部品を使用したのでかなり安く済みました。ホームセンターで買ったのは４ｍの竹＝４００円、２ｍの黒竹＝２５０円 Ｘ ２本で５００円、プラスチックのパイプ２本で２５０円、ワイヤー線が１ｍ＝３５円 Ｘ １８ｍで６３０円、ボルト、ナット類で５００円程です。他に、トロイダル・コア（Ｔ１０６−６）＝５５０円。マッチング・ボックスのタッパやステーのロープは１００円ショップで買いました。全部で３，０００円程だと思います。（アルミパイプや塩ビパイプ、クロスマウント、マッチンク・ボックスの部品は手持ちの物を使用）

回転させるとノイズが減るポイント（ヌル点）も確認出来ました。スローパーに比べたらノイズが全然少ないです。また７ＭＨｚのＲＤＰに比べたらかなりゲインがあるようです。使用感はおいおい書いてみたいと思います。昔作った６ｍのクワッドの様に雪で大破するかもしれませんが．．、Ｈｉ。

　

使用感

１１月６日の夜、ＵＡ０ＬＥが出ていたので初めて聞き比べをしてみました。さすがに近場なのでスローパー、７ＭＨｚ-ＲＤＰ（以降ＲＤＰ）、スモール・ループ（以降ループ）でも良く聞こえていました。ただ今まではＲＤＰで聞く時はＴＳ-９５０ＳＤＸのＡＦゲインを最大にして聞いていました。（ゲイン不足で最大にしないと聞こえない） しかし、ループではＡＦゲインは９時方向辺りでも良く聞こえて来ます。Ｗ８ＪＩも聞いてみましたがスローパーでは全くＮＧ。ＲＤＰではゲイン不足でＡＦゲイン最大でＱＳＢのピークで何とか聞こえる感じ。さてループですがゲインが大きいのかＲＤＰに比べるとＳ/Ｎが悪くＡＴＴを入れて聞いてみます。ローターで回転させると僅かに信号が浮くポイント（ノイズが減るヌル点）がありますがＲＤＰとの差は微妙でもう少し聞き比べをしてみる必要がありそうです。

１１月７日の朝、この日は目が覚めたのがもう日の出過ぎの６時３０分．．。Ａ４３ＤＬＨのレポートが上がっていたので聞いてみました。小雨模様でノイズレベルが高いです。スローパーではノイズで全くＮＧ。ＲＤＰでは聞こえます。（ＡＦゲインは最大） ゲインが無いせいかＳ/Ｎが良いので聞き易い。ループではゲインが有る分Ｓ/Ｎが悪くＡＴＴを入れて丁度良い感じ。ＥＹ８ＭＭも聞きましたがローターで回転させたらヌル点でノイズが減ったせいなのか信号がグッっと浮いて聞こえるポイントがあってちょっと感動。ＲＤＰで聞こえにくくなってもループでは弱ーく聞こえていたので少し期待が持てました。

　

１１月８日、何故か１．８１７ＭＨｚから１．８１４ＭＨｚでＳＷＲが最小（１．１）に変化したので、朝から再度調整をして１．８１９ＭＨｚで１．１にしました。

　

　

　

　

　

　

１１月９日、帰宅したのが午前２時。夕方しばらく寝たので余り眠くありません。しばらくしたらＴ３０ＸＸのレポートが上がったので急いでクランク・アップ。ＲＤＰとループとの聞き比べには絶好の機会ですが、ニューなのでそんな余裕もなくとりあえずＲＤＰで受信しながらコール。ＵＰ２．５〜３ＫＨｚで拾っている様ですがＱＳＢがあって１回目のリターンが判らずに、２度目のコールバックで自分に返って来た事が判りＱＳＯ成立。その後はゆっくりと聞き比べをしてみました。アンテナを回すと信号が浮き上がるポイントがある様です。（歴然とは変わらないが．．） ＲＤＰと比較したら明らかにループの方が良く聞こえていました。初めからループで受信していたら１回でＱＳＯ出来たでしょう。

一応録音しました。（ＴＳ−９５０ＳＤＸ、ＡＦゲインは１２時方向、ＡＦ-ＤＳＰのＴＤＦ−５００使用） ＣＱの後でコールサイン（Ｔ３０ＸＸ）を２回打っていますがループで受信しています。その後ＲＤＰに切り替えましたが出ているのか不明です。ただＲＤＰでは明らかにこれよりは弱いです。（聞き比べになってませんね．．、Ｈｉ またチャンスがあったら聞き比べの録音アップしたいと思います）

１１月１５日、夕方１８：２０ＪＳＴ。Ｋ７ＣＡがＦＢに聞こえてたのでループとＲＤＰと聞き比べしました。（ＴＳ−９５０ＳＤＸ、ＡＦゲインは１２時方向、ＡＦ-ＤＳＰのＴＤＦ−５００使用） 最初の部分「ＡＧＮ」の途中でＲＤＰに、また後半は「５５９」のレポート部分の途中からＲＤＰに切り替えています。後半の「ＢＫ」はまたループに切り替えています。

http://f1.aaa.livedoor.jp/~kiyoyuki/82.htm

　

２００９年１０月７日の台風１８号で無残にも竹の支柱がポッキリと折れてしまいました。幸い支柱だけを交換して直ぐに復旧しました。

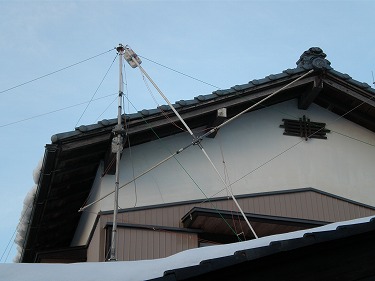

２０１０年１月１３日の大雪と強風でまたまた竹の支柱が御覧の通り．．。着雪で負荷が大き過ぎたか。前回同様、竹にクロスに穴を開けてプラスチックのパイプを通している箇所で折れているので次回は塩ビパイプか何かで補強しないといけない。

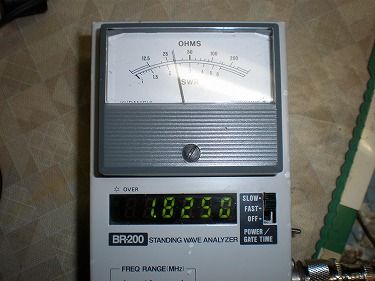

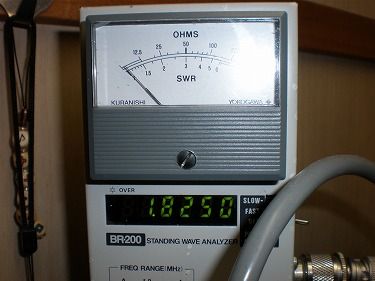

２０１０年１月２４日に復旧。今回は折れた箇所を塩ビパイプで補強。ＳＷＲも１．８２５ＭＨｚで１．１に調整しました。

　

　

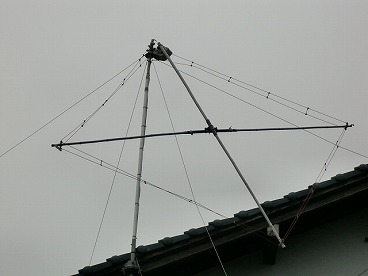

２０１０年１２月３日の台風並の暴風で竹の支柱がまたまた折れてしまいました。これで３度目です、ガックリ．．．。前回塩ビで強化した直ぐ上で断裂していました。

　

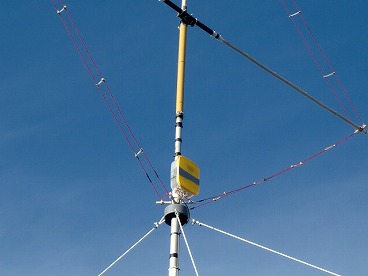

天気予報では１２月５日、６日の両日は天気が良く、７日以降は雨模様との予報。予報とおり５日は快晴で暖かい。北陸の冬にはめったに無い天気。早速、修理に取り掛かかりました。多少トップ・ヘビーになるものの、今回は支柱をアルミパイプと塩ビパイプで補強して、マッチング・ボックスも壊れたので新品に交換しました。

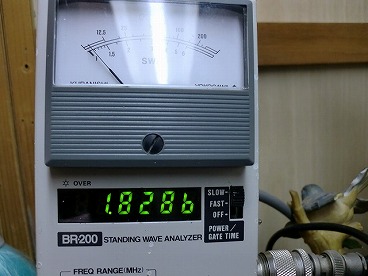

雨や雪が降ると同調点が下がるので、ＳＷＲも今回は少し高めの１．８２８５ＭＨｚで１．１に調整しました。
