　　 マイクロ・バート（MicroVert）アンテナ　製作記

暖かくなって来たので、前々から気になっていたマイクロ・バート（ＭｉｃｒｏＶｅｒｔ）アンテナを作ってみました。このアンテナはＤＬ７ＰＥ、Ｊｕｅｒｇｅｎ Schaefer氏が開発したもので、あちこちのＷｅｂで手軽な割には性能が良いとのレポートがなされています。（「ＭｉｃｒｏＶｅｒｔ」で検索してみて下さい） ２００４年１２月号のＣＱ誌に詳しい記事が掲載されていますので、それを参考に持っていない３．５ＭＨｚのアンテナを製作してみました。

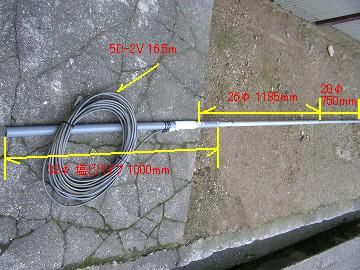

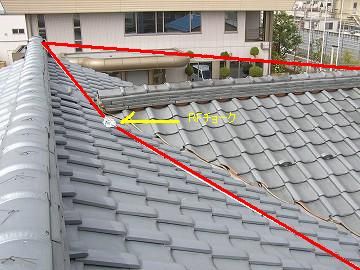

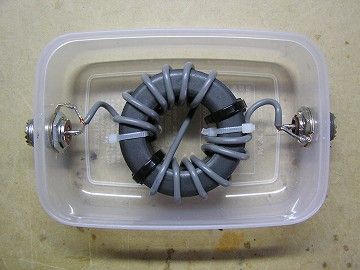

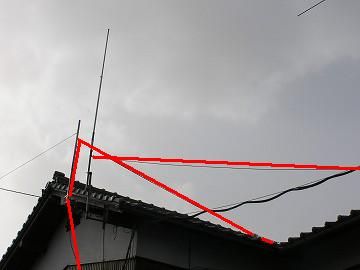

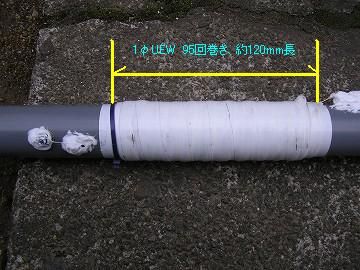

Ｌメーターやアンテナ・アナライザー等の測定器を持っていないので、ＣＱ誌の記事やＪＡ１ＶＵＣ、星野氏が作成したＥｘｃｅｌの設計シートを使って製作しました。ＲＦチョークはＦＴ２４０＃４３を２段重ねにして１．５Ｄ-２Ｖを１２回巻き、共振コイルは３２φの塩ビパイプ（１ｍ）に１φのＵＥＷ線を９５回密巻きにします。（全長は約１２０ｍｍ）ラジエターは２０φのアルミパイプ８００ｍｍ、２６φのアルミパイプ１１８５ｍｍをホース・バンドでつないでスライドさせて調整出来る様にします。カウンター・ポイズは５Ｄ-２Ｖが約１６．５ｍです。ローカル局のＪＡ９ＲＢＺ、佐野さんにアンテナ・アナライザーをお借りして地上で粗調整（３．５１MHｚに合わせた）をしてから（その時は２０φのアルミパイプ部は７５０ｍｍ）、大屋根の鴨居に固定しましたが上げたら３．５５ＭＨｚ辺りで共振してしまいラジエターのパイプで調整をとりました。（屋根から落ちそうで危険だったので２０φのアルミパイプの長さは測れませんでした）カウンター・ポイズの引き回し等でも変化するみたいです。（大屋根の上にロープを張って三角形の形にしました。判りやすい様に写真に赤線を入れてあります）

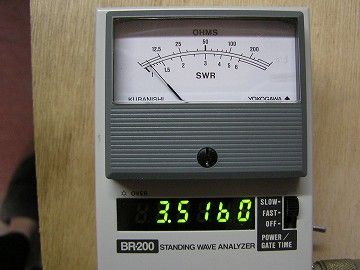

アルミパイプ、トロイダルコア、ＵＥＷ線、使い古しの５Ｄ-２Ｖ等、全て手持ちの物で作ったので製作費は塩ビパイプやホース・バンド諸々で１０００円未満で納まりました。写真の様にＳＷＲはバッチリ下がりました。夜、８Ｊ１０Ｙという記念局がＣＱを出していたので（５５９位）５０Ｗで呼んでみたら一発で応答がありました。他に３．５ＭＨｚのアンテナが無いので比較は出来ませんが、一応電波は出ているみたいです。でも、ノイズが多いです。もうしばらく使ってみないと良し悪しの判断はつけられませんので追ってレポートしたいと思います。

　　2006年4月25日

夜に聞いてみたら国内局が何局かＣＱを出しています。早速５０ＷでＪＮ１ＮＯＰ局をコール。一発で応答があり５９９をもらいましたがリアルレポートかは？です。その後ＪＥ９ＰＥＭ/９局を１０Ｗでコール。こちらも一発で応答がありやはり５９９のレポートをもらいました。共に相手も５９９で入っていました。ただ、やはりノイズレベルが高い。その後７Ｋ３ＱＰＬ局が５９９+１０ｄｂで強力にＣＱを出していたので５Ｗに絞ってコールしてみたらやはり一発で応答がありました。/ＱＲＰを付けて呼んだのにもらったレポートは５９９でした。昨晩はＶＵ４の信号も５３９位で聞こえましたから、それなりにこのアンテナは使えそうな感じがして来ました。

ＵＡ０ＬＥＬがＣＱを出していたので１００Ｗでコールしてみました。相手は５９９でしたが貰ったレポートは５５９でした。ＭＶアンテナでは初ＤＸです。

　

　　5月18日

２００６年の「国際ＱＲＰデー」特別記念局の８Ｊ１Ｐ/９の運用をさせてもらい、夜にＫ２の５Ｗで３．５ＭＨｚに出てみました。夜の１９時頃から約４０分間で３２局の成果でした。相手局は概ね５９９と強力でした。国内では十分に実用になります。ただ、やはりノイズが酷く弱い局を取るのには苦労しました。ＱＲＰ局は１局だけでした。こうなると１．９ＭＨｚにも興味が湧いてきます。

ＪＡ１ＨＷＯ局のＨＰに便利な計算ツールがありました。今度はこれを使って１．９MHｚ版に挑戦してみます。ただカウンター・ポイズの同軸が３０ｍと長くなるのでどう引き回すかが問題です。

　　 6月10日

夜８時前、何気なく３．５ＭＨｚを聞いていたら国内のコンテスト（オール岐阜）をやっているようでたくさんの国内局が５９９+で聞こえています。ダイヤルを回していたら８Ｊ１Ｐ/８がＣＱを出しています！相手は５Ｗながらノイズの中しっかりと聞こえています。（５５９～５７９）　こちらも５Ｗでコールしたら最初ＱＲＺ？が返って来ましたが２回目のコールでフルコピーしてもらいました。（もらったレポートは５５９）やはりこのアンテナ使えます。

　

　　 11月29日

夜２３：４５、ＭＶアンテナ初の北米大陸とのＱＳＯに成功！　相手はＶＡ５ＤＸ。５５９程度だったが誰も呼んでいなかったのでコールしたら最初は「？」次にコールしたら「ＪＲ９？」次にコールしたら「ＪＲ９ＯＷＰ」流石に諦めたらしくまたＣＱを出し始めた。しばらく聞いていて信号が上がったタイミングを見計らって再度コールしたら、今度は何とか返って来たものの「ＪＲ９ＯＰ１ＪＲ９ＯＰ１４４９４４９」と打って来た。まあ、Ｊを１と打ち間違えているだけだろうと５５９のレポートを送ったが．．。ついにＭＶアンテナ+１００Ｗで太平洋を越えたのだった！
