ＳＷ−２０＋、ＳＷ−３０＋、ＳＷ−４０＋　製作記

　

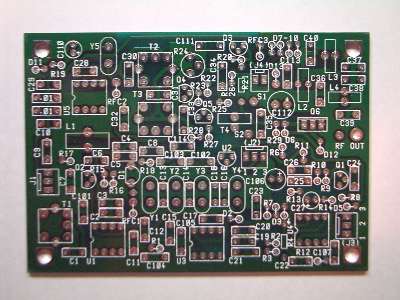

ＳＷ＋シリーズは「Ｒｏｃｋ−Ｍｉｔｅ」を販売しているアメリカの「Ｓｍａｌｌ Ｗｏｎｄｅｒ Ｌａｂｓ」の有名なＣＷのＱＲＰトランシバー・キットです。８０ｍ、４０ｍ、３０ｍ、２０ｍの４つがあります。基板の大きさは約７ｃｍＸ１０ｃｍと小さい割には、サイドトーン、ナローフィルター（３−クリスタル）、フルブレークイン内臓です。パワーは最大で約２．５Ｗ（内部の半固定抵抗で可変出来ます）、周波数可変範囲は約３５〜４０ＫＨｚとなっています。ＡＦゲインのＶＲ、ＡＧＣは無く、ＲＦゲインのＶＲで調整します。（使ってみたら十分実用に耐えうるものでした）　値段も送料込みで＄６０（約７,５００円）とリーズナブルです。但しこれは基板キットのみの価格で、ケースやケースに取り付けるＶＲ、ジャック、ＢＮＣコネクター等は含まれていません。（必要なら＄４５で別途エンクロージャー・キットを注文します）　私はＰａｙｐａｌで送金しています。

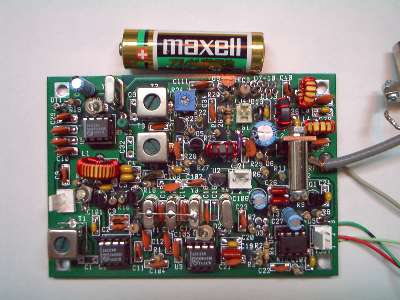

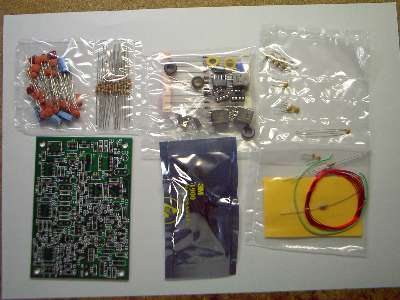

基板だけなら４時間ほどで組み立てられます。Ｋ２とは大違いです。（笑）

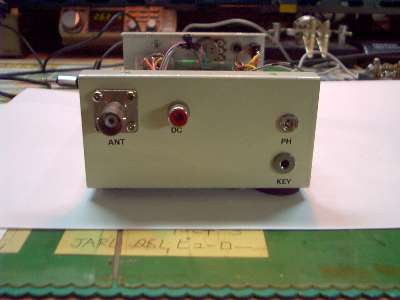

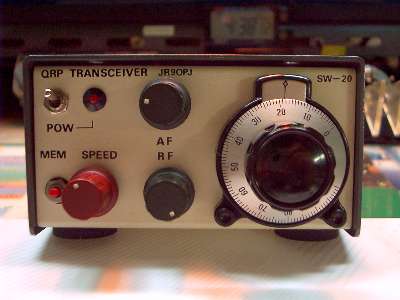

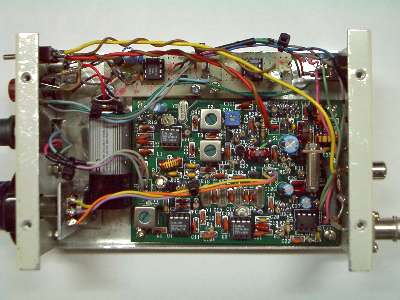

ケースの加工の方が時間がかかります。（ケースはＩＤＥＡＬのＳＢ−１３）　ＰＫ−Ｂａｓｉｃ のＩＣで作ったＫｅｙｅｒを内臓させてあります。メッセージ・キーヤー機能付きでＣＱ送出も出来、他にメッセージもひとつ送信出来ます。ＬＭ３８６ＮのＡＦアンプも内蔵させてスピーカーでも聞けるようにしました。周波数可変範囲は１４．０００〜１４．０６５ＭＨｚ。出力は０〜２．５Ｗ可変です。

受信に関してはＡＧＣがありませんから強信号受信時にはビックリしますが、感度は申し分ありません。先日１４ＭＨｚのＬＰで３Ｃ５ＸＡの信号をＴＳ−９５０ＳＤＸ、Ｋ２と聞き比べましたが割と弱い信号だったにも関わらずハッキリと受信出来驚きました。フィルターの切れも良いようでＵＰ１〜２ＫＨｚ上でのＪＡの猛パイルも気になりませんでした。間違いなくコストパフォーマンスは一番でしょうね。さすがにスノー・ノイズが出たらお手上げですけど．．。（笑）　送信パワーも内部半固定抵抗で０〜２．５Ｗ位まで可変出来ます。１Ｗ位なら内蔵バッテリーでも作って移動に持って行けそうです。

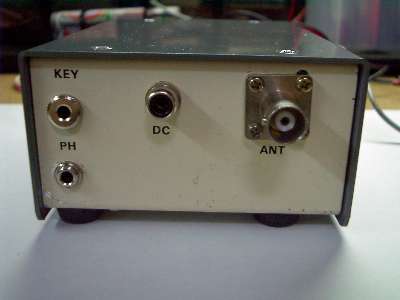

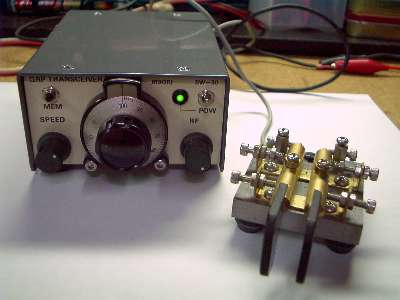

ＳＷ−３０＋も完成しました。一回り小さいケース（ＩＤＥＡＬのＳＢ−１、９０ ｘ ５０ ｘ １２０ｍｍ） に納めて移動運用のため携帯性をアップさせましたが、ケースに余裕が無くもう何も付加回路が付けられません。周波数可変範囲は１０．１０６〜１０．１４１ＭＨｚ。出力は０〜２Ｗ可変です。

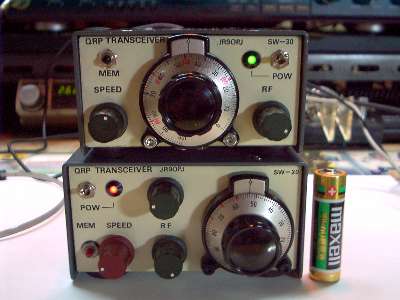

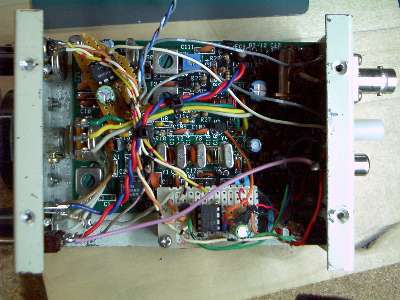

ＳＷ−２０＋同様、ＰＫ−ＢａｓｉｃのＩＣで作ったＫｅｙｅｒを内臓させてあります。２台重ねたところです。

Ｋ２、ＳＷ−２０＋、ＳＷ−３０＋増設の為、変更申請をしました。

　

　スピーカー内臓に改良

　

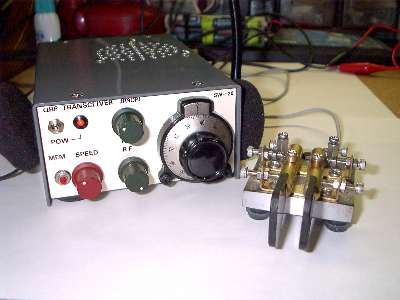

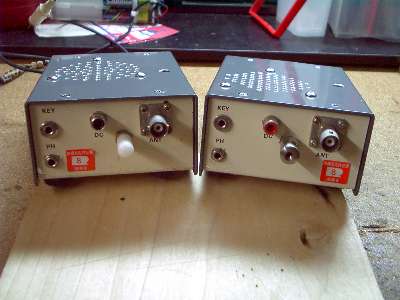

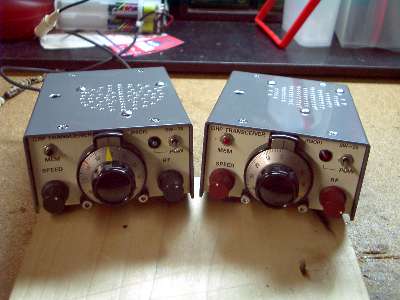

ＳＷ−２０＋、ＳＷ−３０＋にＬＭ３８６で作ったアンプとスピーカーを組み込みました。ついでにＳＷ−２０＋のケースもＳＷ−３０＋とお揃いのＳＢ−１にしました。ＡＦゲインのボリュームはなんとか後面に取り付けられました。ＳＰの横にあいている穴は蓋をしたままパワー調整の半固定抵抗を回す為のものです。

　

　

　

　

　

　

　ＳＷ−４０＋

正月休みにＳＷ−２０＋、ＳＷ−３０＋に続いてＳＷ−４０＋を作りました。最近７．００３ＭＨｚ近辺で数十ｍＷ（100mW未満）での国内交信をやっており、Ｋ１にアッテネーターを付けてパワーを落として運用していました。このＳＷシリーズは基板上の半固定ＶＲでパワーを０Ｗまで絞れるので気にいっていました。

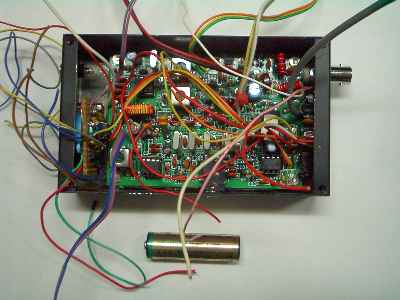

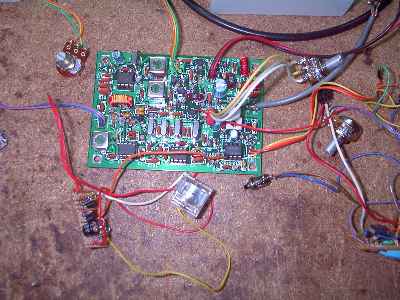

デザインは今までの様にしてＳＷ３兄弟も良いかなと思いましたが、欲しくてもなかなか先立つものが貯まらないＥｌｅｃｒａｆｔのＫＸ１もどきにしてみようと厚紙でＫＸ１サイズの箱を作ってみました。何とかＳＷ４０の基板は収まりそうです。後はいつものＰＫ-ＢａｓｉｃのメモリーキーヤーとＳメーター回路を付けました。サイズ的にはこれが限界です。ケースはＫＸ１と同サイズの物が売っていなかったので１ｍｍ厚のアルミ板で自作しました。

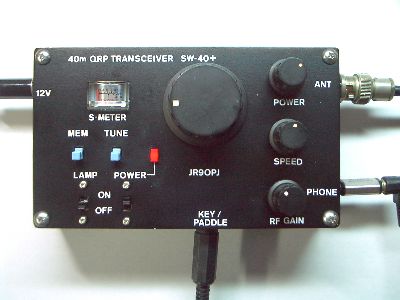

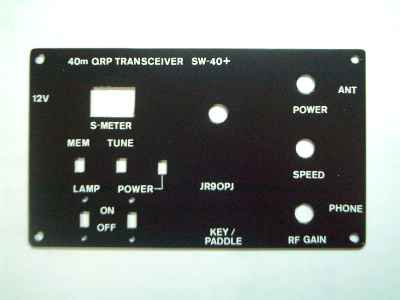

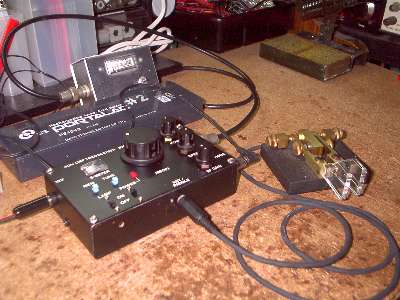

パネルもＫＸ１のパクリです。ＯＵＴＰＵＴパワーの調整ＶＲも外に出してコントロール来るようにしたのでＴＵＮＥボタンを押して簡単にセット出来るようになりました。ＳＷ４０＋、メモリー・キーヤー、Ｓメーター基板で目一杯です。改めてＫＸ１の集積度の凄さに感心しました。

線材がたくさんで蓋を閉めるのが大変でしたが何とか収まりました。遠目で見たらＫＸ１に見えませんか？でも意匠登録とかでＥｌｅｃｒａｆｔさんに怒られませんかね？、Ｈｉ。 次はＫＸ１のパドルもどきを作ろうかと思っています。
