ＲＯＣＫ−ＭＩＴＥ　製作記

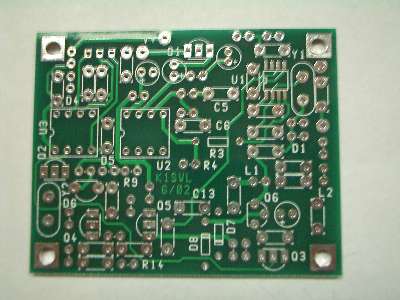

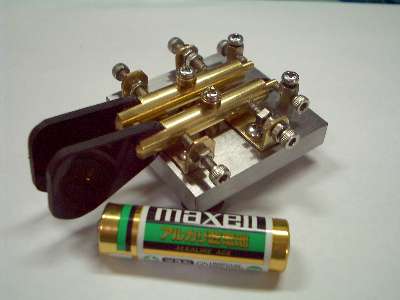

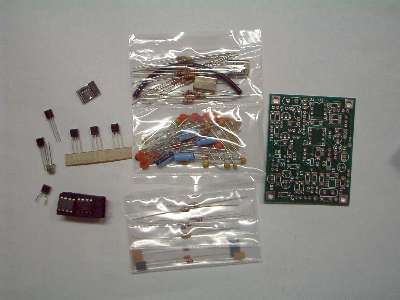

以前紹介したＱＲＰトランシーバーのキット、ＦＯＸＸ−３に続いて「Ｒｏｃｋ−Ｍｉｔｅ」（岩ダニ）というＱＲＰトランシバーキットを見つけました。最近アメリカの「Ｓｍａｌｌ Ｗｏｎｄｅｒ Ｌａｂｓ」というキット・メーカーから販売が開始されました。２０ｍと４０ｍ版があります。送料込みで＄２８ですから値段も手頃です。ただし周波数は２０ｍ版は１４．０５９ＭＨｚと１４．０６０ＭＨｚ（世界的にＱＲＰの推奨周波数）の２スポットで、スイッチ（短く押す）で切り換えます。驚いたのはこの値段でエレキーが内臓されている事です！スピードもスイッチを押しながらのパドル操作で可変可能です。早速２０ｍ版を注文しました。（最初４０ｍ版を注文しましたがアンテナ設置が面倒くさかったのでメールで変更してもらいました。メールの返事も迅速でした。）　その後、やっぱり欲しくなって４０ｍ版も注文してしまいました。

　

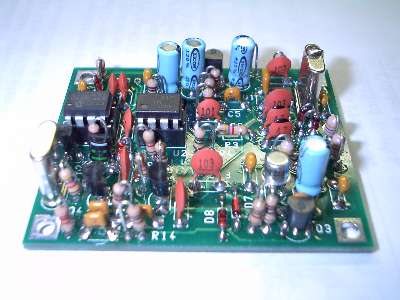

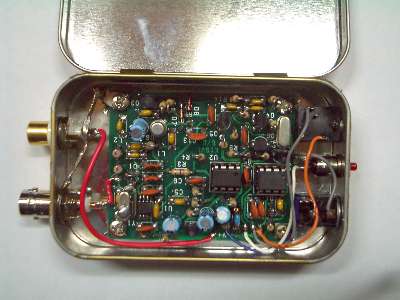

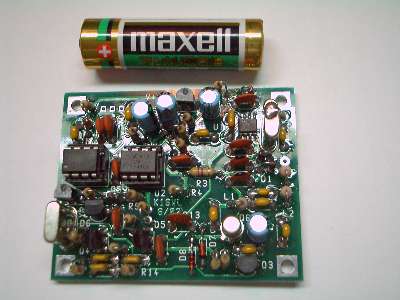

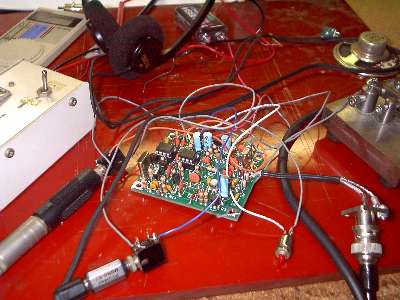

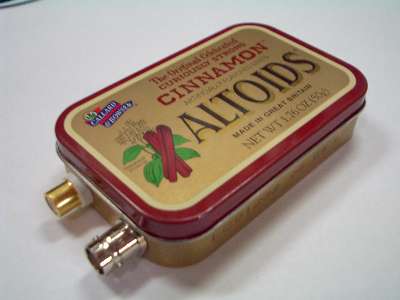

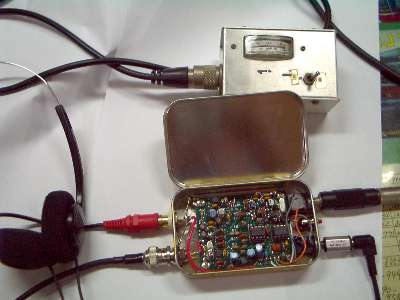

仮に組み上げて動作確認をしました。パワーは13.8V時=約300mW、9V時=約200mWでした。

ROCK-MATEの写真が満載のサイトがありました。
http://www.qsl.net/n0rc/rm/
「CLICK FOR ADDITIONAL "Rock-Pile" PHOTOS」 をクリックすると他の写真も見れます。

　ＦＣＺのパッシブ型オーディオ・フィルター

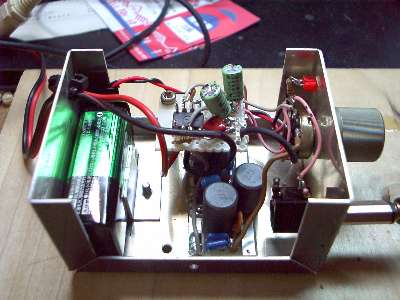

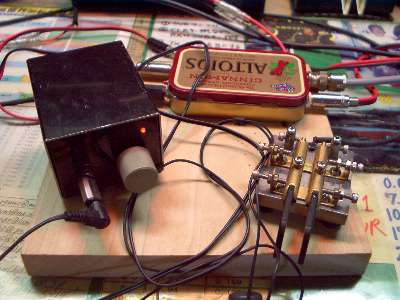

通り抜けやＱＲＭで長時間の運用は耳が疲れてしまいます。そこでＦＣＺ研究所のパッシブ型オーディオ・フィルターを作ってみました。減衰が大きいのでＬＭ３８６のアンプも付けますがスピーカーは内臓しませんでした。早速ＲＭ４０につないでみたら見事に混信が消えました。ただ、７００３ＭＨｚの時、ピーク周波数が７００２．８ＭＨｚ辺りになってしまいました。７００２の時はＯＫなんですけど．．。
