指定された距離内のモデル点が結合され、結合された点に接する要素は、点の新しい 位置を反映するように必要に応じて調整されます
(移動、引き延ばし、または回転されま す)。
結合対象の点の各セットについて、点間隔は与えられた許容範囲内で位置を選 択し、点をそこへ移動します。
一般的には、結合の結果としてどの要素が調整されるかを 正確に予測または制御する方法はありません。
しかし通常使用される許容範囲は小さいため、ほとんどの場合、このことが制限になることはありません。
点 間隔は、要素間の小さなギャップを削除する場合に非常に便利です。
点間隔 を使用する手順は、次のとおりです。

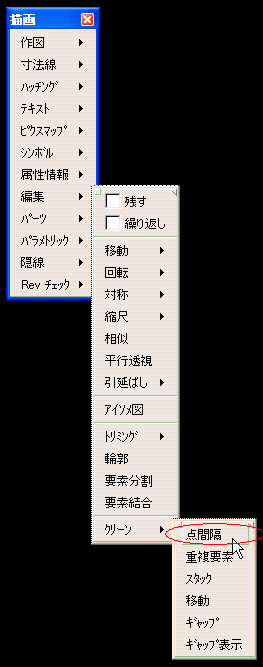

- 編集、クリーン、点間隔をクリックします。
- 距離の許容範囲を入力します (現在の長さの単位)。
- 与えられた許容範囲内の点に * が印され、結合されます。 結合の結果として編集される要素がハイライト表示されます。
- 確認をクリックし、印を付けた点を結合し、 ハイライト表示された要素を編集します。
下のサンプルファイルをダウンロードして下さい。
Sample1.mi 6k
fig6_00a
